فونداسیون پایه چراغ، نوعی زیرسازی بتنی برای پایه چراغ های خیابانی و برج های نوری است. پایه چراغ های پارکی، باغی و دکوراتیو علاوه بر وزن سازه در معرض باد و سایر نیروهای محیطی هستند؛ بنابراین در صورت داشتن فونداسیون مناسب این نیروها به خوبی به زمین منتقل شده و از واژگونی یا تخریب زودهنگام سازه جلوگیری می شود. اجرای فونداسیون یکی از مهم ترین مراحل نصب پایه چراغ های پارکی و خیابانی است که به دو صورت پیش ساخته و اجرا در محل انجام می گیرد. در ادامه به معرفی انواع فونداسیون پایه چراغ، مزایا و معایب هر کدام می پردازیم. همچنین قیمت فونداسیون پایه چراغ را معرفی می کنیم، با ما همراه باشید.
قیمت فونداسیون آماده پایه چراغ
لئوپارک که یکی از برندهای معتبر در زمینه مبلمان شهری است فونداسیون های آماده را در تیراژ بالا تولید می کند و امکان خرید مقرون به صرفه و اقتصادی را فراهم می کند. قیمت فونداسیون پایه چراغ پیش ساخته ( ریختگی) از 2 میلیون و صد هزار تومان شروع می شود؛ با این حال این قیمت تحت تاثیر عواملی نظیر نوسانات بازار و تورم قرار دارد. برای اطلاع از قیمت دقیق دقیقفونداسیون پایه چراغ آماده و خرید با ارزان ترین قیمت، با کارشناسان لئو پارک تماس بگیرید.
تماس با کارشناسان : (09121640629)
فونداسیون پایه چراغ چیست؟
پیش از آنکه فونداسیون پایه چراغ را تعریف کنیم؛ بهتر است ابتدا در رابطه با مفهوم ” فونداسیون ” و اهمیت اجرای آن توضیح دهیم. به طور کلی در ساختمان سازی به بخشی از سازه که به انتقال وزن ساختمان به زمین کمک می کند، فونداسیون یا پی گفته می شود. در حقیقت می توان گفت هدف اصلی اجرای فونداسیون، پخش یکنواخت بار به سطح زیرین است تا از ترک‌خوردگی یا خرابی سازه جلوگیری شود. با توجه به این تعریف منظور از فونداسیون پایه چراغ، سازه ای بتنی است که برای نگه‌داشتن پایه چراغ‌های خیابانی و دکوراتیو در زمین، مورد استفاده قرار می گیرد.
هر فونداسیون پایه چراغ از سه جزء اصلی تشکیل می شود: 1) بتن 2) بولت 3) شبکه میلگرد یا آرماتور. این اجزا در کنار هم زیربنایی محکم برای انواع پایه چراغ و برج نوری فراهم می کنند.
اجزای فونداسیون پایه چراغ
- بتن: بتن ماده اصلی فونداسیون است. ابعاد و عمق بتن به عواملی مانند ارتفاع پایه چراغ، نوع خاک محل اجرای فونداسیون و میزان بار وارد بر سازه (مانند وزن پایه و باد) بستگی دارد. برای مثال، در مورد پایه چراغ های بلندتر یا پایه چراغ هایی که در مناطقی با وزش باد شدید نصب می شوند، فونداسیون باید بزرگ‌تر و عمیق‌تر طراحی شود تا پایداری لازم برای سازه را تأمین کند.
- بولت: بولت‌ها در حقیقت پیچ‌های بزرگی هستند که بخشی از آن ها درون بتن قرار گرفته و سر آن‌ها بیرون از بتن باقی می‌ماند. برای نصب پایه چراغ های خیابانی این بولت ها با سوراخ های روی بیس پلیت جفت و جور می شود و محل اتصال این قطعات با استفاده از مهره های مخصوص محکم می شود. بیس پلیت یک صفحه فلزی است که انتهای پایه چراغ ها و برج های نوری نصب می شود. تعداد، قطر و طول بولت‌ها بر اساس وزن و ارتفاع پایه چراغ متغیر است.
- شبکه میلگرد (آرماتور): برای فونداسیون‌های بزرگ یا آن هایی که در مناطقی با خاک سست نصب می شوند، از آرماتور استفاده می‌شود؛ چراکه بتن در برابر کشش ضعیف است. آرماتور با تقویت بتن، این ضعف را جبران می‌کند و باعث می‌شود پایه چراغ در برابر عواملی نظیر وزن ساختمان یا وقایعی مثل زلزله و ظوفان، پایدارتر شود.
اهمیت استفاده از شابلون در فونداسیون پایه چراغ
برای اینکه پایه چراغ روشنایی به درستی نصب شود و استحکام سازه افزایش یابد؛ استفاده از شابلون اهمیت زیادی دارد. شابلون در حقیقت یک ورق فلزی است که دقیقاً مشابه بیس پلیت پایه چراغ ساخته می‌شود و نشان می دهد محل دقیق سوراخ‌های بولت باید کجا باشد. برای استفاده از شابلون فرستاده شده توسط شرکت، آن ها را با مهره به بولت ها می بندند تا بولت ها دقیقا با سوراخ های بیس پلیت هماهنگ باشند. برای جلوگیری از جابجایی بولت ها در هنگام بتن ریزی، آن ها را به آرماتور های کف چاله بسته یا با استفاده از خال جوش به میلگردها متصل می کنند. در مرحله بعدی بتن ریزی انجام می شود و در نهایت پس از یک هفته بتن به مقاومت نهایی ( حدود 70 در صد) می رسد. استفاده از شابلون دقیق‌ترین و مطمئن‌ترین روش برای ساخت فونداسیون است، زیرا شابلون محل دقیق سوراخ‌ها را بدون نیاز به محاسبات دستی نشان می‌دهد و از خطاهای اندازه‌گیری جلوگیری می‌کند. این روش به ویژه در پروژه‌های حساس که دقت بالایی نیاز است، ضروری بوده و خطر جابجایی بولت‌ها یا ناهمترازی بیس پلیت را به صفر می‌رساند.

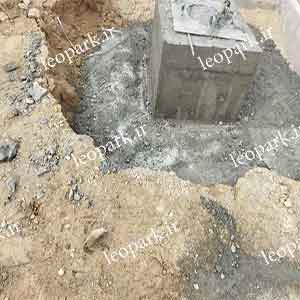

فونداسیون پایه چراغ پیش ساخته
فونداسیون پای چراغ خیابانی به دو دسته پیش ساخته و اجرا در محل تقسیم می شود. فونداسیون پیش ساخته، سازه ای بتنی است که بصورت آماده و از پیش طراحی شده در کارخانه تولید می شود و سپس در مکان مورد نظر برای نصب انواع پایه چراغ و برج نور مورد استفاده قرار می گیرد. استفاده از فونداسیون ریختگی ( اجرا در محل) مزایایی دارد که آن را به گزینه ای ایده آل برای نصب پایه چراغ خیابانی و برج نوری تبدیل کرده است. مهم ترین مزایای استفاده از این نوع فونداسیون شامل موارد زیر است:
- هماهنگی دقیق بولت و بیس پلیت: در فونداسیون آماده میله‌های فلزی کار گذاشته شده در بتن فونداسیون که به آن ها ” بولت” می گویند با بیس پلیت که صفحه فلزی زیر پایه چراغ یا برج نور است که به فونداسیون وصل می‌شود، به طور کامل هماهنگ می شود. این ویژگی باعث می‌شود هنگام نصب پایه چراغ یا برج نوری، بولت‌ها به‌راحتی داخل سوراخ‌های بیس پلیت قرار بگیرند و از استحکام و مقاومت سازه، اطمینان حاصل شود.
- عدم آسیب رسانی به محل پروژه: یکی از مهم ترین مزایای استفاده از فونداسیون آماده، این است که این نوع زیر سازی به محل پروژه آسیب نمی رساند. زمانیکه فونداسیون در محل پروژه ساخته می‌شود، لازم است مراحل گودبرداری، آرماتوربندی و بتن‌ریزی انجام شود که احتمال آسیب به زمین اطراف را افزایش می دهد. اما با فونداسیون آماده، این مراحل در کارخانه انجام شده و در محل پروژه فقط نصب صورت می‌گیرد.
- کاهش زمان انجام پروژه: صرفه جویی در زمان از دیگر مزیت های استفاده از فونداسیون پیش ساخته است. در این روش چون فونداسیون‌ها از قبل آماده هستند، نیازی به صرف وقت برای ساخت در محل نیست و پروژه سریع‌تر پیش می‌رود.
فونداسیون پایه چراغ اجرا در محل
اجرای فونداسیون پایه چراغ در محل پروژه شامل چند مرحله کلیدی است: ابتدا، محل نصب باید به‌خوبی آماده‌سازی شود سپس، ابعاد و عمق فونداسیون بر اساس نوع پایه چراغ مشخص می‌شود. پس از حفاری زمین به ابعاد مشخص، آرماتورها درون حفره نصب می‌شوند تا استحکام فونداسیون افزایش یابد. در مرحله بعد، بتن با کیفیت مناسب ریخته می‌شود و سطح آن صاف و هموار می گردد. پس از خشک شدن کامل بتن، پایه چراغ روی فونداسیون قرار داده می‌شود و به‌وسیله پیچ و مهره‌های مناسب، به فونداسیون متصل می‌گردد.
نکات مهم برای نصب فونداسیون اجرا در محل
توجه به نکات زیر برای نصب فونداسیون اجرا در محل ضروری است:
تراز بندی و شاقول‌بندی: تراز بودن بولت‌ها و بیس پلیت پایه روشنایی یکی از مهم‌ترین عوامل در اجرای صحیح فونداسیون است؛ چراکه عدم تراز بودن (حتی به میزان چند میلی‌متر) می‌تواند باعث کج شدن پایه چراغ پس از نصب شود که علاوه بر ظاهر نازیبا، خطرات ایمنی نیز به دنبال دارد. برای اطمینان از تراز بودن، باید از شابلون‌های فلزی دقیق برای ثابت‌کردن بولت‌ها استفاده کرد و در حین بتن‌ریزی، موقعیت آن‌ها را به‌طور مداوم کنترل نمود. پس از نصب پایه نیز باید تراز بودن آن با استفاده از تراز لیزری یا شاقول بررسی شود. این مرحله به‌ویژه در پایه‌های بلند (۱۲ متر به بالا) اهمیت بیشتری دارد، زیرا هرگونه انحراف، در نتیجه ورزش باد تشدید می شود.
استفاده از مواد باکیفیت: کیفیت مصالح به‌کاررفته در اجرای فونداسیون نقش مهمی در عمر و مقاومت سازه دارد. بتن مورد استفاده باید حداقل عیار C25 (۳۵۰ کیلوگرم سیمان در مترمکعب) داشته باشد و نسبت آب به سیمان آن از ۰.۴۵ تجاوز نکند تا از مقاومت کافی برخوردار باشد. میلگردها باید از نوع آجدار با استاندارد A3 و قطر حداقل ۱۲ میلی‌متر باشند. همچنین، بولت‌ها و صفحه پایه باید از فولاد گالوانیزه گرم ساخته شوند تا در برابر خوردگی مقاوم باشند. استفاده از مواد نامرغوب ممکن است در کوتاه‌مدت هزینه‌ها را کاهش دهد، اما در بلندمدت منجر به تعمیرات پرهزینه یا حتی تخریب فونداسیون خواهد شد.
رعایت استانداردها: اجرای فونداسیون پایه روشنایی باید مطابق با استانداردهای ملی و بین‌المللی انجام شود. این استانداردها در حقیقت مشخصات فنی مربوط به ابعاد فونداسیون، مقاومت بتن، نوع میلگردها و نحوه اجرا را تعیین می‌کنند. رعایت نکردن این استانداردها نه‌تنها می‌تواند منجر به رد شدن پروژه در مرحله بازرسی شود، بلکه ممکن است خطرات جانی نیز به همراه داشته باشد. برای مثال، در مناطق زلزله‌خیز، رعایت ضوابط مربوط به آرماتورگذاری و اتصالات الزامی است.
سیستم زهکشی: در مناطقی که سطح آب‌های زیرزمینی بالا است یا بارندگی زیاد دارد، تجمع آب در اطراف فونداسیون می‌تواند باعث کاهش مقاومت خاک و تخریب بتن شود. برای جلوگیری از این مشکل، باید سیستم زهکشی مناسبی برای فونداسیون در نظر گرفته شود. این سیستم شامل لوله‌های زهکش در اطراف فونداسیون یا استفاده از مصالح نفوذپذیر مانند شن و ماسه در زیر بتن است.
فونداسیون آماده بهتر است یا اجرا در محل؟
اینکه برای نصب پایه چراغ و برج نوری از فونداسیون آماده یا اجرا در محل استفاده شود به عواملی نظیر ابعاد پایه، تعداد نیروی انسانی و شرایط جوی محیط بستگی دارد. با این حال برخی از ویژگی های فونداسیون اجرا در محل به گونه ای است که باعث می شود بسیاری از کارفرمایان فونداسیون آماده را ترجیح دهند؛ برای مثال اجرای فونداسیون در محل پروژه علاوه بر زمان بر بودن، نیروی انسانی بیشتری نیاز دارد.
عوامل موثر بر ابعاد فونداسیون پایه چراغ
ابعاد فونداسیون پایه چراغ پارکی و خیابانی به عوامل متعددی بستگی دارد که از جمله آن ها می توان به موارد زیر اشاره کرد:
1- ارتفاع پایه چراغ: هرچه پایه چراغ بلندتر باشد، نیروی باد و وزن بیشتری به فونداسیون وارد می‌شود. بنابراین، فونداسیون باید بزرگ‌تر و عمیق‌تر باشد تا پایداری و استحکام سازه حفظ شود.
2- نوع خاک: پایه چراغ هایی که قرار است در خاک های شنی و رسی که خاک هایی سست هستند، نصب شوند برای جلوگیری از تخریب زود هنگام به فونداسیون عمیق‌تر و بزرگ‌تر نیاز دارند.
3- شرایط محیطی: در مناطقی که بادهای شدید می وزد یا مناطق زلزله‌خیز، ابعاد فونداسیون باید بزرگ‌تر و مقاوم‌تر باشد تا بتواند نیروهای جانبی را تحمل کند. همچنین در مناطق شرجی، احتمال فرسایش خاک یا زنگ‌زدگی اجزای فلزی بیشتر است، بنابراین لازم اسنت فونداسیونی مقاوم‌تر با ابعادی مناسب طراحی شود.
ابعاد فونداسیون پایه چراغ خیابانی
برای معرفی ابعاد پایه چراغ خیابانی از دو اصطلاح “صفحه بالا ” و ” صفحه پایین” استفاده می شود. منظور از صفحه بالا، سطح بالایی فونداسیون است که پایه چراغ روی آن قرار می‌گیرد و معمولاً ابعاد کوچک‌تری دارد. و صفحه پایین نیز، سطح زیرین فونداسیون است که در خاک قرار می‌گیرد و معمولاً بزرگ‌تر از صفحه بالا طراحی می‌شود تا بار را بهتر به زمین منتقل کند و پایداری بیشتری ایجاد کند. با توجه ابن توضیح ابعاد استاندارد فونداسیون پایه چراغ خیابانی به این صورت است:
| ارتفاع پایه چراغ | صفحه بالا | صفحه پایین | ارتفاع فونداسیون | کاربرد |
|---|---|---|---|---|
| ۶ متر | ۳۰×۳۰ | ۵۰×۵۰ | ۷۰ سانتیمتر | معابر عمومی، کوچه‌ها و پارک‌های محلی |
| ۹ متر | ۴۰×۴۰ | ۶۰×۶۰ | ۱۰۰سانتیمتر | خیابان‌ها، جاده‌های فرعی، محوطه تجاری |
| ۱۲ متر | ۶۰×۶۰ | ۶۰×۶۰ | ۱۴۰سانتیمتر | بزرگراه‌ها، میادین شهری، فضاهای صنعتی |
ابعاد فونداسیون پایه چراغ پارکی
ارتفاع پایه چراغ پارکی 3 الی 4 متر است. ابعاد فونداسیون پایه چراغ پارکی با توجه به عوامل متعدد از جمله نوع خاک، نحوه توزیع وزن و … مشخص می شود. در جدول زیر ابعاد فونداسیون پایه چراغ پارکی به صورت تقریبی آورده شده است:
| ابعاد فونداسیون | ابعاد استاندارد |
|---|---|
| قطر فونداسیون | ۶۰ تا ۹۰ سانتیمتر |
| عمق فونداسیون | ۶۰ تا ۹۰ سانتیمتر |
| ارتفاع فونداسیون | ۱۰ تا ۳۰ سانتیمتر |
