تأمین روشنایی یکنواخت، بدون سایه و عاری از خیرگی در فضاهای ورزشی بزرگ، یکی از پیچیدهترین چالشهای مهندسی نور و سازه محسوب میشود. برج نوری استادیومی که در بازار تجهیزات مبلمان شهری و سازههای فلزی با نامهایی مانند دکل روشنایی استادیوم یا برج نور ورزشگاه نیز شناخته میشود، سازهای مرتفع و مهندسیشده است که با هدف توزیع دقیق و یکنواخت نور در زوایای استاندارد طراحی و اجرا میگردد.
با توجه به پیشرفت فناوریهای تصویربرداری تلویزیونی (4K و 8K) و افزایش حساسیت استانداردهای برگزاری مسابقات ورزشی در سالهای اخیر، بهویژه در سال ۱۴۰۵، الزامات طراحی و ساخت این برجها نیز دستخوش تغییرات قابل توجهی شده است.در این مطلب تخصصی از گروه صنعتی لئوپارک، قصد داریم به بررسی جامع مشخصات فنی، اصول طراحی سازهای، جزئیات فونداسیون، تجهیزات روشنایی و همچنین عوامل مؤثر بر قیمت نهایی این سازههای حیاتی بپردازیم.
برج نوری استادیومی چیست و چه تفاوتی با پایه روشنایی شهری دارد؟
برج روشنایی زمین ورزشی، برخلاف مدلهای استاندارد برج نوری که در معابر شهری، پارکها، محوطههای صنعتی و فضاهای عمومی نصب میشوند، بهطور ویژه برای تأمین نور در فواصل طولانی و تمرکز آن بر یک محدوده مشخص مانند زمین فوتبال، تنیس یا سایر مجموعههای ورزشی طراحی شده است.، پارکها یا فضاهای عمومی، بهطور ویژه برای تأمین نور در فواصل طولانی و تمرکز آن بر یک محدوده مشخص مانند زمین فوتبال، تنیس یا سایر زمینهای ورزشی طراحی شده است.مهمترین تفاوت برج نوری ورزشی با دکلهای روشنایی شهری، در طراحی بخش فوقانی یا همان «هد» سازه است. در دکلهای روشنایی شهری، هد معمولاً بهصورت ۳۶۰ درجه طراحی میشود تا نور را بهطور یکنواخت در تمامی جهات پخش کند.در مقابل، در برج نور زمین فوتبال یا سایر فضاهای ورزشی، سبد پروژکتورها بهصورت جهتدار و یکطرفه (استادیومی) طراحی میشود. این آرایش متمرکز و مهندسیشده باعث میشود حداکثر توان نوری پروژکتورها دقیقاً روی سطح بازی متمرکز شود و از اتلاف نور به محیطهای بیرونی ورزشگاه جلوگیری گردد.

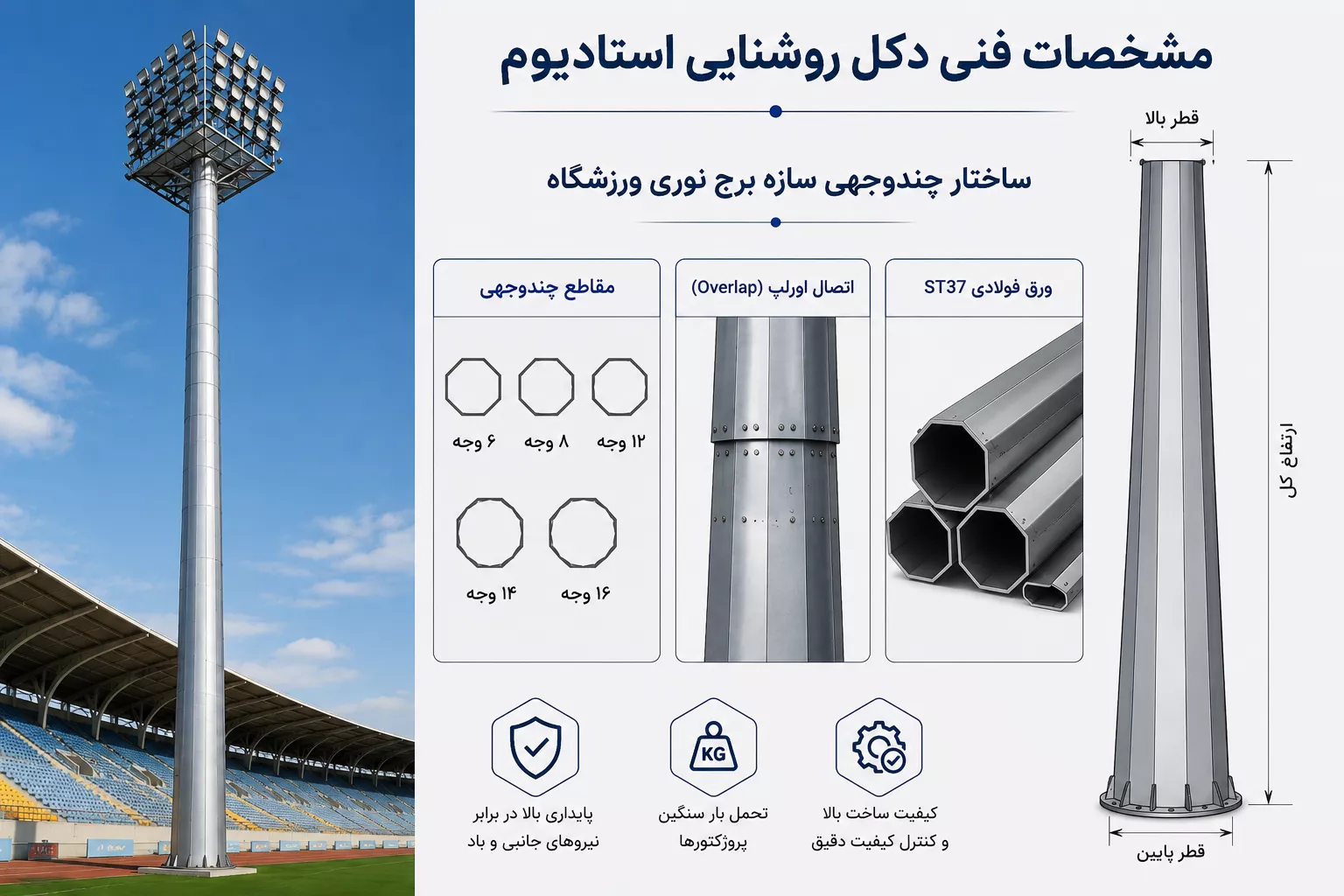

مشخصات فنی دکل روشنایی استادیوم
کیفیت ساخت و پایداری سازه برج نوری ارتباط مستقیمی با ایمنی تماشاگران و ورزشکاران دارد. در واقع، سقوط یا ناپایداری یک سازه چندتنی در شرایط جوی نامساعد میتواند پیامدهای بسیار خطرناکی به همراه داشته باشد. به همین دلیل، رعایت استانداردهای دقیق مهندسی و کنترل کیفیت در فرآیند تولید، یکی از اصول اساسی در کارخانه لئوپارک محسوب میشود.
ساختار چندوجهی سازه برج نوری ورزشگاه
بدنه دکل معمولاً بهصورت قطعات ۶ متری و به شکل اورلپ (Overlap) تولید و مونتاژ میشود. این قطعات از ورقهای فولادی سازهای مانند ST37 ساخته شده و در مقاطع چندوجهی شامل ۶، ۸، ۱۲، ۱۴ یا ۱۶ ضلع فرمدهی و سپس جوشکاری میشوند.
طراحی مخروطی بدنه، بهگونهای که قطر از پایین به سمت بالا کاهش مییابد، باعث میشود مرکز ثقل سازه در پایینترین نقطه ممکن قرار گیرد. این ویژگی، پایداری دینامیکی برج را در برابر نیروهای جانبی مانند باد و گشتاورهای خمشی بهطور چشمگیری افزایش میدهد.
پوشش گالوانیزه گرم؛ تضمین عمر طولانی در شرایط سخت محیطی
برای جلوگیری از خوردگی و زنگزدگی، تمامی قطعات پس از انجام عملیات آمادهسازی سطح (از جمله اسیدشویی)، در حمام مذاب روی (Zinc) با دمای حدود ۴۵۰ درجه سانتیگراد غوطهور میشوند.
این فرآیند که مطابق با استاندارد بینالمللی EN ISO 1461 انجام میگیرد، موجب ایجاد یک پوشش مقاوم و یکنواخت بر سطح فولاد میشود و برج نوری گالوانیزه را در برابر رطوبت، بارانهای اسیدی و تغییرات شدید دمایی تا بیش از ۳۰ سال محافظت میکند.
انواع برج نوری ورزشی بر اساس مکانیزم هد (سبد پروژکتور)
طراحی سیستم نگهدارنده پروژکتورها در برج نوری ورزشی نقش مهمی در هزینههای بهرهبرداری، نگهداری و ایمنی در طولانیمدت دارد. انتخاب نوع هد دکل میتواند بهطور مستقیم روی سرعت تعمیرات، هزینههای سرویس و حتی امنیت نیروی انسانی تأثیر بگذارد.
۱. برج نوری هد متحرک (سبد آسانسوری)
در این مدل، سبد نگهدارنده پروژکتورها بهوسیله سیمبکسل فولادی مغزیدار و سیستم وینچ (دستی یا الکتروموتور گیربکسی) قابلیت حرکت عمودی دارد.
در زمان تعمیر، تعویض لامپ یا سرویس دورهای، نیازی به صعود اپراتور به ارتفاع وجود ندارد؛ بلکه سبد بهراحتی تا سطح زمین پایین آورده میشود. این ویژگی علاوه بر افزایش ایمنی تا نزدیک به ۱۰۰٪، باعث حذف هزینههای اضافی مانند اجاره جرثقیل و کاهش زمان تعمیرات میشود.
به همین دلیل، برج نوری هد متحرک یکی از بهترین گزینهها برای دکلهای مرتفع (معمولاً بالای ۲۴ متر) و پروژههای حرفهای ورزشی محسوب میشود.
برج نوری هد ثابت (دارای نردبان و سکوی دسترسی ایمن)
در برج نوری هد ثابت، سبد پروژکتورها بهصورت دائمی در بالای دکل نصب و تثبیت میشود. برای دسترسی به تجهیزات روشنایی، روی بدنه دکل یک نردبان ایمن به همراه حفاظ جانبی و سکوی دسترسی ایمن (جانپناه) تعبیه میگردد.در این سیستم، تکنسین برق برای انجام عملیات سرویس و تعمیر، با استفاده از تجهیزات ایمنی مانند کمربند هارنس از نردبان بالا رفته و روی سکوی دسترسی مستقر میشود.این مدل معمولاً هزینه ساخت اولیه پایینتری دارد و گزینهای مناسب برای پروژههای کوچکتر یا دکلهای با ارتفاع کمتر محسوب میشود.
استانداردهای روشنایی استادیوم و نورپردازی ورزشگاه
میزان روشنایی مورد نیاز در فضاهای ورزشی (لوکس نوری {Lux) بر اساس نوع کاربری، سطح مسابقات (آماتور، لیگ ملی یا بینالمللی) و مطابق با استانداردهای جهانی مانند EN 12193 تعیین میشود.
برای دستیابی به نورپردازی دقیق و استاندارد، پیش از انتخاب تجهیزات، معمولاً شبیهسازی کامل توزیع نور، بررسی زاویه تابش و کنترل یکنواختی روشنایی (U0) در نرمافزار تخصصی DIALux انجام میگیرد تا از عملکرد نهایی سیستم اطمینان حاصل شود.
برج نور زمین فوتبال (چمن طبیعی و مصنوعی)
در زمینهای فوتبال محلی، تمرینی یا آموزشگاهی (کلاس III)، میزان روشنایی افقی در حدود ۲۰۰ تا ۳۰۰ لوکس با حداقل یکنواختی ۰.۵ کفایت میکند.
اما در استادیومهای حرفهای میزبان مسابقات لیگ برتر یا رقابتهای بینالمللی (کلاس I)، بهویژه در شرایط پخش تلویزیونی HD، 4K و 8K، شدت روشنایی باید در محدوده ۸۰۰ تا بیش از ۱۵۰۰ لوکس تأمین شود.
در این سطح، علاوه بر روشنایی افقی، نور عمودی نیز اهمیت ویژهای پیدا میکند تا تصویر دوربینها کاملاً شفاف بوده و سایههای مزاحم بازیکنان و توپ روی زمین به حداقل برسد.
برج نوری زمین فوتسال و فضاهای چندمنظوره روباز
در زمینهای فوتسال روباز، به دلیل ابعاد کوچکتر (معمولاً ۴۰ در ۲۰ متر)، طراحی نورپردازی سادهتر اما بسیار حساس است. در این فضاها معمولاً استفاده از ۴ پایه چراغ استادیومی در چهار گوشه زمین با ارتفاع ۱۲ تا ۱۵ متر رایج است. این چیدمان میتواند روشنایی یکنواخت و استانداردی در حدود ۲۵۰ لوکس برای سطوح نیمهحرفهای ایجاد کند و از ایجاد سایههای مزاحم و نقاط تاریک جلوگیری نماید.
برج نوری زمین تنیس
ورزش تنیس به دلیل سرعت بالای حرکت توپ و ابعاد کوچک آن، حساسیت بسیار بالایی نسبت به خیرگی (GR) و سایههای متقاطع دارد.در طراحی نورپردازی زمین تنیس، معمولاً دکلها در کنارههای زمین و بهصورت موازی با خطوط طولی (در قالب ۴ یا ۶ پایه) نصب میشوند. در این نوع طراحی، از نصب دکل در چهار گوشه زمین بهطور کامل اجتناب میشود تا از ایجاد اختلال در دید بازیکنان هنگام سرویس یا ضربات هوایی (اسمش) جلوگیری شود.میزان روشنایی استاندارد در زمینهای تنیس حرفهای معمولاً بین ۵۰۰ تا ۷۵۰ لوکس در نظر گرفته میشود.
انتخاب بهترین پروژکتور برج نوری
در سالهای اخیر، استفاده از پروژکتورهای قدیمی مانند متال هالید و بخار سدیم در استادیومهای مدرن تقریباً بهطور کامل منسوخ شده است. جایگزینی آنها با پروژکتورهای LED (SMD) تحول بزرگی در کیفیت نور، مصرف انرژی و هزینههای بهرهبرداری ایجاد کرده است.
امروزه برج نوری LED به عنوان استاندارد اصلی نورپردازی ورزشی شناخته میشود و انتخاب اول بسیاری از پروژههای حرفهای استادیومی است.
مزایای پروژکتورهای LED در برج نوری
- کاهش تا ۷۰٪ مصرف انرژی برق
- طول عمر بالا (بیش از 50,000 ساعت)
- شاخص نمود رنگ بالا (CRI > 80)
- روشن شدن آنی (Instant On)
طراحی و اجرای فونداسیون برج نوری استادیوم
پایداری و ایمنی برج نوری استادیومی بهطور مستقیم به کیفیت و دقت اجرای فونداسیون دکل وابسته است. از آنجایی که در این سازهها وزن هد و پروژکتورها بهصورت متمرکز در یک سمت قرار میگیرد (طراحی یکطرفه استادیومی) و همچنین نیروهای ناشی از باد و گشتاورهای خمشی بسیار قابل توجه هستند، طراحی فونداسیون از حساسترین مراحل پروژه محسوب میشود.
عوامل مؤثر بر قیمت برج نوری استادیومی در سال ۱۴۰۵
قیمت برج نوری استادیومی به عوامل متعددی بستگی دارد و به همین دلیل، هنگام استعلام قیمت ممکن است با اختلاف قابلتوجهی بین پیشنهادهای مختلف بازار مواجه شوید. بررسی مشخصات فنی سازه و تجهیزات بهکاررفته، بهترین راه برای مقایسه قیمتها و انتخاب محصولی باکیفیت و مقرونبهصرفه است
- ارتفاع برج و ضخامت ورق فولادی
-
نوع هد (ثابت یا متحرک)
-
نوع پوشش محافظ بدنه
-
تعداد، توان و برند پروژکتورها
شرکت لئوپارک با حذف واسطهها و خرید مستقیم مواد اولیه، بهینهترین قیمت دکل روشنایی استادیوم را همراه با دفترچه محاسبات فنی به کارفرمایان ارائه میدهد.
محاسبات فنی ارتفاع برج نوری استادیوم و اجرای فونداسیون
انتخاب ارتفاع برج نوری استادیوم یکی از مهمترین مراحل طراحی سیستم روشنایی زمینهای ورزشی است. این ارتفاع بر اساس استانداردهای مهندسی، ابعاد زمین، شدت روشنایی موردنیاز و محل نصب دکلها تعیین میشود. یکی از معیارهای اصلی در طراحی، زاویه بین بالاترین نقطه برج نوری و مرکز زمین است که نباید کمتر از ۲۵ درجه باشد. رعایت این زاویه از ایجاد خیرگی در دید بازیکنان، داوران و تماشاگران جلوگیری کرده و توزیع یکنواخت نور را در سراسر زمین تضمین میکند.
در زمینهای فوتبال استاندارد، ارتفاع برج نوری معمولاً بین ۲۴ تا ۴۰ متر انتخاب میشود. انتخاب ارتفاع مناسب علاوه بر تأمین لوکس استاندارد، تعداد پروژکتورهای موردنیاز، مصرف انرژی و کیفیت پخش تلویزیونی مسابقات را نیز تحت تأثیر قرار میدهد.
پایداری و ایمنی برج نوری تا حد زیادی به طراحی و اجرای صحیح فونداسیون وابسته است. فونداسیون این سازهها معمولاً به دو روش اجرا میشود:
- فونداسیون بتنی درجاریز (In-Situ): در این روش، پس از گودبرداری، عملیات آرماتوربندی، جانمایی دقیق بولتهای مهاری و بتنریزی با بتن عیار ۳۵۰ در محل پروژه انجام میشود. این روش برای پروژههایی که نیاز به اجرای اختصاصی و متناسب با شرایط خاک دارند، گزینهای مناسب است.
- فونداسیون بتنی پیشساخته: در این روش، فونداسیون در کارخانه و تحت شرایط کنترلشده تولید شده و سپس به محل پروژه حمل و نصب میشود. استفاده از فونداسیون پیشساخته علاوه بر افزایش کیفیت ساخت، زمان اجرای پروژه را بهطور قابلتوجهی کاهش داده و سرعت نصب برج نوری را افزایش میدهد.
خرید برج نوری استادیومی و سفارش ساخت از لئوپارک
برای خرید برج نوری استادیومی، فرآیند کار با یک تماس ساده آغاز میشود. تیم مهندسی لئوپارک ابتدا موقعیت جغرافیایی پروژه شما (جهت سنجش حداکثر سرعت باد منطقه)، ابعاد دقیق زمین ورزشی و کاربری آن را تحلیل کرده و پس از شبیهسازی در دیالوکس، دفترچه محاسباتی شامل ارتفاع دقیق دکل، تعداد پروژکتورها و نقشه فونداسیون را به شما ارائه میدهد.
طراحی، تولید، نصب برج نوری استادیومی و راهاندازی کلیدتحویل سیستم روشنایی خود را به متخصصان ما بسپارید تا سازهای ماندگار، ایمن و مطابق با آخرین استانداردهای بینالمللی ورزشی تحویل بگیرید. برای دریافت کاتالوگ فنی و استعلام قیمت روز ۱۴۰۵، با کارشناسان فنی لئوپارک تماس حاصل فرمایید.
سوالات متداول
1.حداقل و حداکثر ارتفاع استاندارد برای برج نوری استادیومی چقدر است؟
ارتفاع این سازهها معمولاً از ۱۲ متر (برای زمینهای کوچک مانند تنیس و فوتسال) آغاز شده و تا ۳۰، ۳۵ و ۴۰ متر (برای استادیومهای بزرگ فوتبال و دوومیدانی) طراحی و تولید میشود.
2.سیستم پاراشوت یا قفل سبد در برج نوری هد متحرک چیست؟
این یک سیستم امنیتی مکانیکی است. هنگامی که هد متحرک به بالاترین نقطه دکل میرسد، قفلهای مکانیکی درگیر شده و وزن سبد از روی سیمبکسل برداشته میشود. همچنین در صورت پاره شدن احتمالی سیمبکسل، این سیستم مانع از سقوط سبد میشود.
3.چرا پوشش گالوانیزه گرم از رنگآمیزی دکل بهتر است؟
گالوانیزه گرم پیوند متالورژیکی بین روی و فولاد ایجاد میکند که نفوذ ناپذیر است و در برابر ضربه و سایش مقاوم است. رنگآمیزی به مرور زمان پوسته شده و رطوبت باعث پوسیدگی فولاد از درون میشود.
4.چه تعداد پروژکتور را میتوان روی یک دکل استادیومی نصب کرد؟
بسته به طراحی سبد و محاسبات باد، سبدهای استادیومی لئوپارک ظرفیت آرایش و نصب ۱۲ تا ۳۶ عدد پروژکتور پرقدرت LED را دارا هستند.
5.آیا برای نصب برج نوری نیاز به مجوز شهرداری یا سازمانهای خاصی است؟
بله، برای فضاهای شهری و اماکن عمومی، تاییدیه طرحهای سازه، مکانیک خاک و رعایت حریم خطوط برق الزامی است. تیم مهندسی لئوپارک مدارک فنی (دفترچه محاسبات) را جهت ارائه به مراجع ذیصلاح آماده میکند.
6.چقدر زمان برای تولید و نصب یک دکل روشنایی ورزشگاه نیاز است؟
فرآیند طراحی و تولید سازه معمولاً بین ۱۵ الی ۲۵ روز کاری زمان میبرد. عملآوری بتن فونداسیون نیز حدود ۷ تا ۱۴ روز زمان نیاز دارد و عملیات برپایی سازه (ژامپینگ) ظرف ۱ روز انجام میشود.
7.تفاوت پروژکتورهای SMD و COB در روشنایی استادیوم چیست؟
پوژکتورهای SMD نور را به صورت یکنواختتر و با زاویه بازتر پخش میکنند که برای یکدستی نور زمین عالی است. پرژکتورهای COB پرتاب نور متمرکزتری دارند و برای دکلهای بسیار بلند (بالای ۳۰ متر) جهت رساندن نور به مرکز زمین استفاده میشوند.
8.برای یک زمین فوتبال استاندارد چند عدد دکل روشنایی نیاز است؟
به طور استاندارد از ۴ عدد دکل در چهار گوشه زمین استفاده میشود. اما در طراحیهای پیشرفتهتر برای از بین بردن کامل سایهها، سیستمهای ۶ دکلی (دو عدد در خطوط جانبی) نیز اجرا میگردد.
