تأمین روشنایی در محوطههای وسیع صنعتی، شهری و جادهای نیازمند تجهیزاتی است که علاوه بر پوشش نوری گسترده، از دوام و ایمنی بالایی در شرایط سخت محیطی برخوردار باشند. انواع مختلف برج نوری از جمله برج نوری ۲۴ متری (یا دکل روشنایی ۲۴ متری)، از کارآمدترین سازههای فلزی در پروژههای بزرگ محسوب میشوند که قادرند سطح وسیعی را بدون ایجاد سایههای مزاحم روشن کنند. در زمان انتخاب و خرید این سازه مرتفع، عواملی مانند ضخامت ورق فولادی، نوع پوشش بدنه، سیستم بالا و پایینبرنده سبد (الکتروموتور) و طراحی اصولی فونداسیون، نقش بسیار مهمی در عملکرد و طول عمر آن دارند.
در این راهنمای جامع از شرکت لئوپارک، تلاش کردهایم مشخصات فنی، کاربردها، نحوه نصب و عوامل مؤثر بر قیمت برج نوری ۲۴ متری را بهصورت دقیق بررسی کنیم تا شما را در یک خرید مستقیم، مطمئن و بدون واسطه همراهی کنیم.
ارتباط با واحد فروش و استعلام قیمت
برج نوری ۲۴ متری (دکل روشنایی) چیست و چه کاربردی دارد؟
دکل نوری ۲۴ متری، یک پایه روشنایی بلند و چندوجهی است که از تداخل (اورلپ) قطعات فلزی تشکیل شده و در بالاترین نقطه خود، میزبان یک تاج (سبد) پر از پروژکتورهای قدرتمند است. به دلیل ارتفاع بالا، این دکل نورپردازی میتواند مساحتی بالغ بر چند هزار متر مربع را به صورت یکنواخت روشن کند.
کاربرد برج نوری ۲۴ متری
به دلیل ارتفاع قابل توجه، در پروژههای زیر بسیار رایج است:
پالایشگاهها، پتروشیمیها و سایتهای استخراج نفت و گاز
فرودگاهها، بنادر و اسکلههای بارگیری
استادیومهای ورزشی و دهکدههای المپیک
میادین بزرگ شهری، تقاطعهای غیرهمسطح و بزرگراهها
پارکینگهای روباز وسیع و پایانههای مسافربری
محوطههای کارگاهی و سایتهای عمرانی بزرگ
پالایشگاههای نفت و گاز، پتروشیمیها، معادن روباز و کارخانجات ذوب آهن از دیگر مشتریان اصلی تولید برج نوری 24 متری هستند. در این مراکز، علاوه بر تامین نور، ایمنی سازه در برابر حریق و انفجار (با استفاده از تجهیزات ضد انفجار) نیز اهمیت مضاعفی دارد.
مشخصات برج نوری ۲۴ متری (استانداردهای فنی و تولید)
در تولید برج نوری ۲۴ متری، رعایت استانداردهای مهندسی برای جلوگیری از سقوط سازه در برابر فشارهای باد (Wind Load) و زلزله الزامی است. پایه برج نوری ۲۴ متری معمولاً به صورت چندوجهی (۱۲ الی ۱۶ وجهی) و از ورقهای فولادی ST37 (و در مناطق بادخیز ST52) ساخته میشود.
برای جلوگیری از زنگزدگی در محیطهای مرطوب، تمامی قطعات این دکل پس از برش و جوشکاری، در حوضچههای روی مذاب غوطهور شده و با گالوانیزه گرم (Hot-Dip Galvanizing) به ضخامت متوسط ۸۰ تا ۹۰ میکرون پوشش داده میشوند.
جدول مشخصات فنی پایه روشنایی بلند ۲۴ متری
| ویژگی | مشخصات فنی استاندارد |
| ارتفاع نهایی | ۲۴ متر |
| شکل مقطع پایه | چند وجهی (۱۲ یا ۱۶ وجهی) منتظم |
| جنس ورق | فولاد ST37 یا ST52 (بر اساس محاسبات بارگذاری) |
| نوع پوشش بدنه | گالوانیزه گرم بر اساس استاندارد ASTM A123 |
| ضخامت ورقها | متغیر از پایین به بالا (مثلاً ۶، ۵، ۴ و ۳ میلیمتر) |
| تعداد قطعات بدنه | معمولاً ۴ الی ۵ قطعه (اتصال به روش اورلپ اصطکاکی) |
| تعداد و نوع پروژکتور | ۱۲ تا ۲۴ عدد پروژکتور LED/SMD (توان ۴۰۰ تا ۱۰۰۰ وات) |
| سیستم بالابر | الکتروموتور و گیربکس به همراه سیم بکسل فولادی |
در طراحی برج چراغ روشنایی ۲۴ متری، استفاده از نرمافزارهای مهندسی مانند SAP و قابلیت تحمل سرعت باد حداقل ۱۱۰ الی ۱۲۰ کیلومتر بر ساعت در دستور کار مهندسان ما قرار دارد.

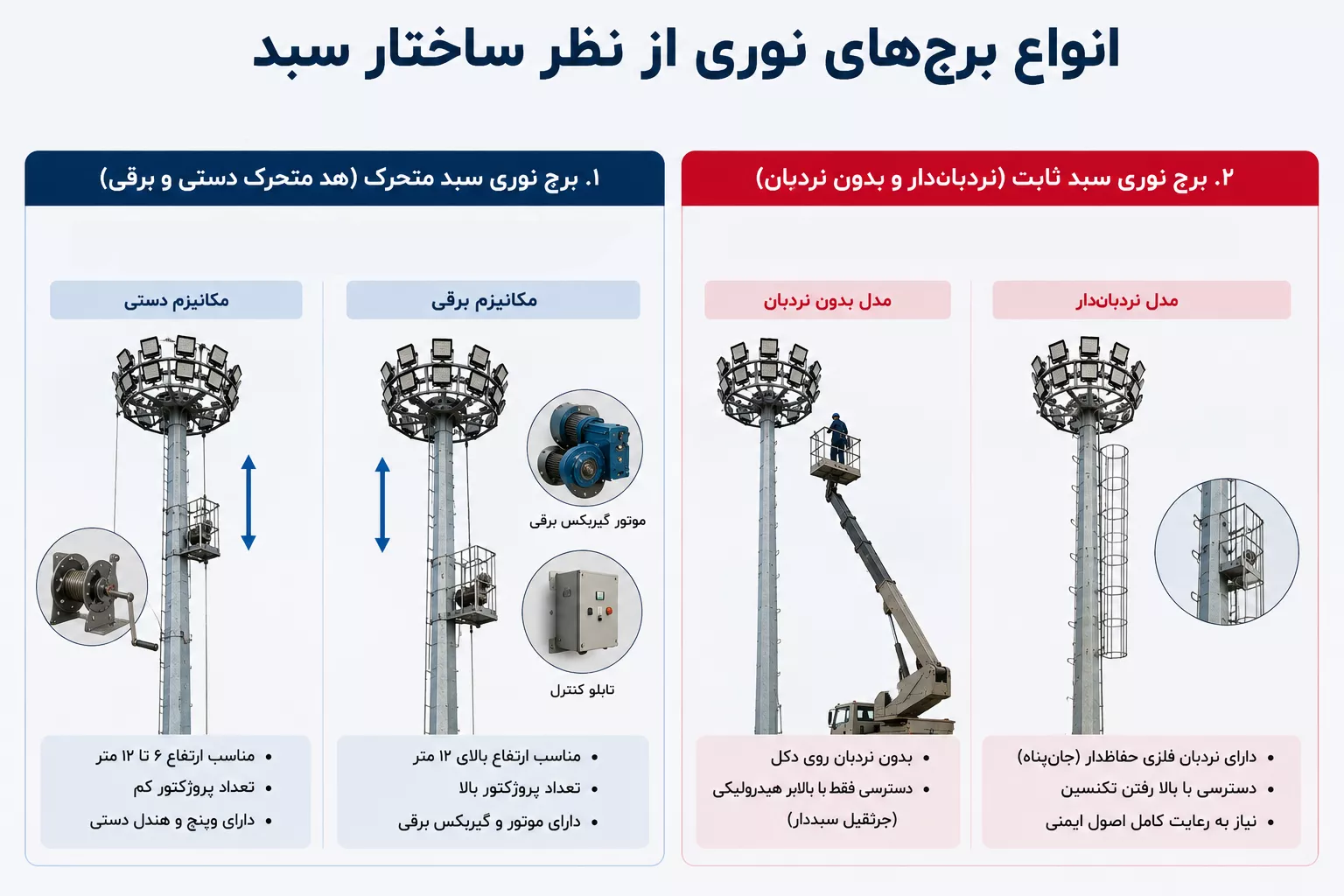

انواع برج نوری ۲۴ متری کدام مدل مناسب است؟
این سازهها بر اساس نحوه دسترسی به پروژکتورها جهت تعمیر و نگهداری، به دو دسته اصلی تقسیم میشوند:
1. برج نوری سبد متحرک ۲۴ متری (پیشنهاد ویژه)
در ارتفاع ۲۴ متر، استفاده از بالابر یا جرثقیل برای تعویض یک لامپ سوخته هم پرهزینه و هم خطرناک است. برج نوری سبد متحرک ۲۴ متری دارای یک موتور الکتریکی و گیربکس قدرتمند است. با فشردن یک دکمه در تابلوی برق پایین دکل، سبد حامل پروژکتورها (هد برج) به وسیله سیمبکسلهای گالوانیزه به پایین حرکت کرده و در سطح زمین قرار میگیرد.
مزایا: امنیت کامل تکنسین، سرویس و نگهداری سریع، کاهش هزینههای جانبی.
2. برج نوری هد ثابت ۲۴ متری
در برج نوری هد ثابت ۲۴ متری، سبد پروژکتورها در بالای دکل جوش داده شده یا پیچ میشود و قابلیت حرکت ندارد. برای تعمیرات این مدل در ارتفاع ۲۴ متری، حضور یک بالابر صنعتی (Manlift) الزامی است. این مدل معمولاً برای فضاهایی که امکان استفاده از هد متحرک وجود ندارد یا بودجه اولیه بسیار محدود است، تولید میشود. در این حالت برای صعود ایمن، از نردبانهای مجهز به حفاظ (جانپناه) روی بدنه دکل استفاده میشود.
فونداسیون، نصب و وزن برج نوری ۲۴ متری
وزن برج نوری ۲۴ متری مستقیماً به ضخامت ورقهای به کار رفته در پایهها، قطر دهانه پایین و دهانه بالا، و تجهیزات جانبی (موتور، گیربکس، تابلوی برق و تعداد پروژکتورها) بستگی دارد. به طور میانگین، وزن بدنه اصلی این دکل (بدون متعلقات) چیزی حدود ۱۲۰۰ تا ۱۸۰۰ کیلوگرم برآورد میشود.
فونداسیون برج نوری ۲۴ متری: برای مهار این وزن و جلوگیری از واژگونی در برابر نیروی باد، به یک پیریزی بسیار قوی نیاز است. فونداسیونها به دو صورت پیشساخته (آرماتوربندی و بتنریزی شده در کارخانه) و درجا (اجرا در محل پروژه) استفاده میشوند. ابعاد فونداسیون و تعداد بولتها بر اساس مقاومت خاک منطقه و وزن نهایی سازه محاسبه میشود.
نصب برج نوری ۲۴ متری: قطعات دکل به صورت تلسکوپی (Overlap) درون هم قرار میگیرند. این کار در محل پروژه و با استفاده از تیفور و نیروی جرثقیل با دقت بالا انجام میشود تا سازه کاملاً تراز و یکپارچه شود.
بررسی عوامل موثر بر قیمت برج نوری ۲۴ متری
در هنگام استعلام قیمت، ممکن است با اعداد متفاوتی در بازار مواجه شوید. قیمت برج نوری ۲۴ متری به فاکتورهای زیر بستگی دارد:
ضخامت و وزن فولاد مصرفی: مهمترین عامل قیمتگذاری، وزن آهن آلات و نرخ روز فولاد (ورق فولاد مبارکه و…) در بازار است.
نوع پوشش (گالوانیزه یا رنگ صنعتی): پوشش گالوانیزه گرم به دلیل ماندگاری بالای ۳۰ سال، قیمت بیشتری نسبت به رنگهای اپوکسی یا پلیاورتان دارد.
نوع هد (ثابت یا متحرک): وجود الکتروموتور، گیربکس، سیم بکسل مرکزی و تابلو برق در مدل سبد متحرک، قیمت نهایی را افزایش میدهد.
تعداد و کیفیت پروژکتور برج نوری ۲۴ متری: برند پروژکتورها، نوع آنها (LED با مصرف پایین یا مدلهای قدیمی گازی) و توان خروجی، مستقیماً بر هزینهها تاثیر میگذارند.
هشدار: برخی تولیدکنندگان کارگاهی با کاهش ضخامت ورق در قطعات بالایی، قیمت را به شدت کاهش میدهند که این امر در سازهای با ارتفاع ۲۴ متر، خطر جانی و مالی جبرانناپذیری به همراه دارد.
راهنمای نصب و راهاندازی دکل روشنایی ۲۴ متری
فرآیند نصب برج نوری ۲۴ متری یک عملیات کاملاً تخصصی است که نیاز به تجهیزات مناسب مانند جرثقیل و تیم اجرایی باتجربه دارد. این مراحل معمولاً به ترتیب زیر انجام میشوند:
اورلپ (Overlap) قطعات بدنه
در این مرحله، قطعات ۶ متری بدنه دکل بر اساس شمارهگذاری، روی زمین چیده میشوند. سپس با استفاده از تیفورهای مکانیکی قدرتمند یا جکهای هیدرولیکی، قطعات بهصورت دقیق درون یکدیگر قرار گرفته و عملیات اورلپ انجام میشود. میزان همپوشانی باید کاملاً مطابق با محاسبات و استانداردهای مهندسی باشد.
مونتاژ تجهیزات سبد
در حالت افقی بودن دکل روی زمین، تجهیزات سبد شامل وینچ، الکتروموتور، سیمبکسلها، کابلهای برق و پروژکتورها نصب و سیمکشی میشوند. انجام صحیح این مرحله نقش مهمی در عملکرد ایمن و روان سیستم بالابر دارد.
برپایی سازه (Erection)
در این مرحله، با استفاده از جرثقیل (معمولاً با ظرفیت ۲۰ تن به بالا)، دکل بهآرامی از سطح زمین بلند شده و به وضعیت عمودی منتقل میشود. سپس صفحهستون (Base Plate) روی بولتهای فونداسیون قرار گرفته و با مهرههای فولادی ساختمانی محکم و رگلاژ میگردد.
لئوپارک؛ طراح و سازنده برج نوری ۲۴ متری با استاندارد جهانی
انتخاب سازنده برج نوری ۲۴ متری یکی از مهمترین مراحل در تأمین تجهیزات پروژههای روشنایی است؛ زیرا کیفیت طراحی و ساخت، تأثیر مستقیم بر ایمنی، دوام و عملکرد سازه دارد.
مجموعه لئوپارک بهعنوان یکی از تولیدکنندگان تخصصی تجهیزات روشنایی، خدمات و مزایای زیر را برای پروژههای شما ارائه میدهد:
- خرید مستقیم و بدون واسطه برج نوری ۲۴ متری: تأمین مستقیم از کارخانه با حذف هزینههای اضافی و ارائه قیمت واقعی
- طراحی مهندسی اختصاصی: انجام محاسبات دقیق بار باد و زلزله متناسب با موقعیت جغرافیایی هر پروژه
- کیفیت ساخت تضمینشده: استفاده از ورقهای فولادی استاندارد، پوشش گالوانیزه گرم مقاوم در برابر خوردگی و تجهیزات دارای گارانتی
- تیم اجرایی متخصص: اعزام نیروهای مجرب برای نصب، اجرای فونداسیون و مونتاژ کامل دکل در سراسر کشور
برای دریافت استعلام قیمت روز برج نوری ۲۴ متری، دریافت کاتالوگ و مشاوره رایگان مهندسی میتوانید با کارشناسان فروش لئوپارک در ارتباط باشید.
سوالات متداول
1. بهترین برج روشنایی ۲۴ متری برای مناطق با باد شدید کدام است؟
برای مناطق بادخیز، استفاده از ورق فولادی با آلیاژ ST52، طراحی پایه به صورت ۱۶ وجهی با ضخامت ورق بالاتر در مقطع پایینی، و استفاده از فونداسیون درجا با عمق بیشتر توصیه میشود.
2. برج پروژکتوری ۲۴ متری ظرفیت نصب چند پروژکتور را دارد؟
بسته به طراحی سبد (هد برج)، این سازه قابلیت نصب ۱۲ الی ۲۴ عدد پروژکتور LED (معمولاً توان ۴۰۰ یا ۸۰۰ وات) را به صورت متقارن یا نامتقارن (استادیومی) دارا میباشد.
3. آیا امکان استفاده از پوشش رنگ به جای گالوانیزه برای دکل ۲۴ متری وجود دارد؟
بله، در مناطقی که رطوبت بالا نیست میتوان از رنگهای اپوکسی یا پلیاورتان صنعتی استفاده کرد که قیمت پایینتری دارند؛ اما از نظر طول عمر و استاندارد، گالوانیزه گرم به شدت توصیه میشود.
4. در مدل سبد متحرک، در صورت پاره شدن سیم بکسل چه اتفاقی میافتد؟
برجهای نوری تولید شده در لئوپارک مجهز به سیستم “پاراشوت” یا قفلکن مکانیکی هستند. در صورت نقص فنی در موتور یا پاره شدن سیم بکسل، این قفلها به طور خودکار فعال شده و از سقوط سبد جلوگیری میکنند.
5. زمان تحویل سفارش تولید برج نوری ۲۴ متری چقدر است؟
بسته به تعداد سفارش شما، پروسه برشکاری، جوشکاری، گالوانیزه، و مونتاژ قطعات معمولاً بین ۱۵ تا ۲۵ روز کاری زمان میبرد.
6. آیا نصب برج نورافکن ۲۴ متری توسط خود خریدار امکانپذیر است؟
نصب سازهای با این ارتفاع نیازمند تخصص در تراز کردن فونداسیون، تداخل (اورلپ) دقیق قطعات با تیفور و راهاندازی تابلو برق و گیربکس است. اکیداً پیشنهاد میشود نصب توسط تیمهای تخصصی انجام پذیرد.
7. نحوه اورلپ کردن پایههای روشنایی ۲۴ متری چگونه است؟
این دکل معمولاً در ۴ یا ۵ قطعه تولید میشود. در محل پروژه، قطعات به صورت تلسکوپی (نر و مادگی) با استفاده از فشار تیفور و نیروی جرثقیل در یکدیگر فشرده و قفل میشوند (اتصال اصطکاکی) و نیاز به جوشکاری در محل ندارند.
8. قیمت برج نوری ۲۴ متری لئوپارک چقدر است؟
با توجه به نوسانات قیمت جهانی و داخلی فولاد، ضخامت ورقهای درخواستی و نوع الکتروموتور انتخابی، قیمتها متغیر است. برای دریافت پیشفاکتور دقیق و بهروز با بخش فروش لئوپارک در ارتباط باشید.
