تأمین روشنایی فضاهای وسیع با برج نوری یا برج روشنایی مرتفع، همواره چالشهای محیطی جدی به همراه دارد. پروژکتوری که در ارتفاع ۲۴ متری یک برج روشنایی در بندرعباس یا در دل یک شهرک صنعتی در یزد نصب میشود، باید سالها در برابر بادهای شدید، بارشهای سیلآسا، شرجی سنگین دریا یا طوفانهای ریزگرد دوام بیاورد. در مهندسی تاسیسات الکتریکی، همین یک کد چند رقمی درجه حفاظت یا IP Code — است که مرز بین یک سیستم روشنایی پایدار و یک پروژه شکستخورده را مشخص میکند.
اگر در سال ۱۴۰۵ بهعنوان کارفرما یا مهندس ناظر به دنبال خرید پروژکتور LED برج نوری هستید، درک درست این استاندارد عایقبندی نقشی مستقیم در حفظ سرمایه پروژه شما دارد. در این مقاله تخصصی از لئوپارک، الزامات IP Code برای برج نوری را بررسی میکنیم و پاسخ میدهیم که چرا انتخاب گرید نامناسب میتواند کل سیستم الکتریکال دکل شما را از کار بیندازد.
IP Code از کجا میآید؟
استاندارد IP یا Ingress Protection، توسط کمیسیون بینالمللی الکتروتکنیک (IEC) در استاندارد IEC 60529 تعریف شده است. این استاندارد مشخص میکند که یک محفظه یا تجهیز الکتریکی تا چه حد در برابر نفوذ اجسام جامد (مثل گرد و غبار) و مایعات (مثل آب باران) محافظتشده است.
کد IP همیشه با دو حرف انگلیسی IP شروع میشود و پس از آن دو رقم قرار میگیرد، مثلاً IP66 یا IP67.

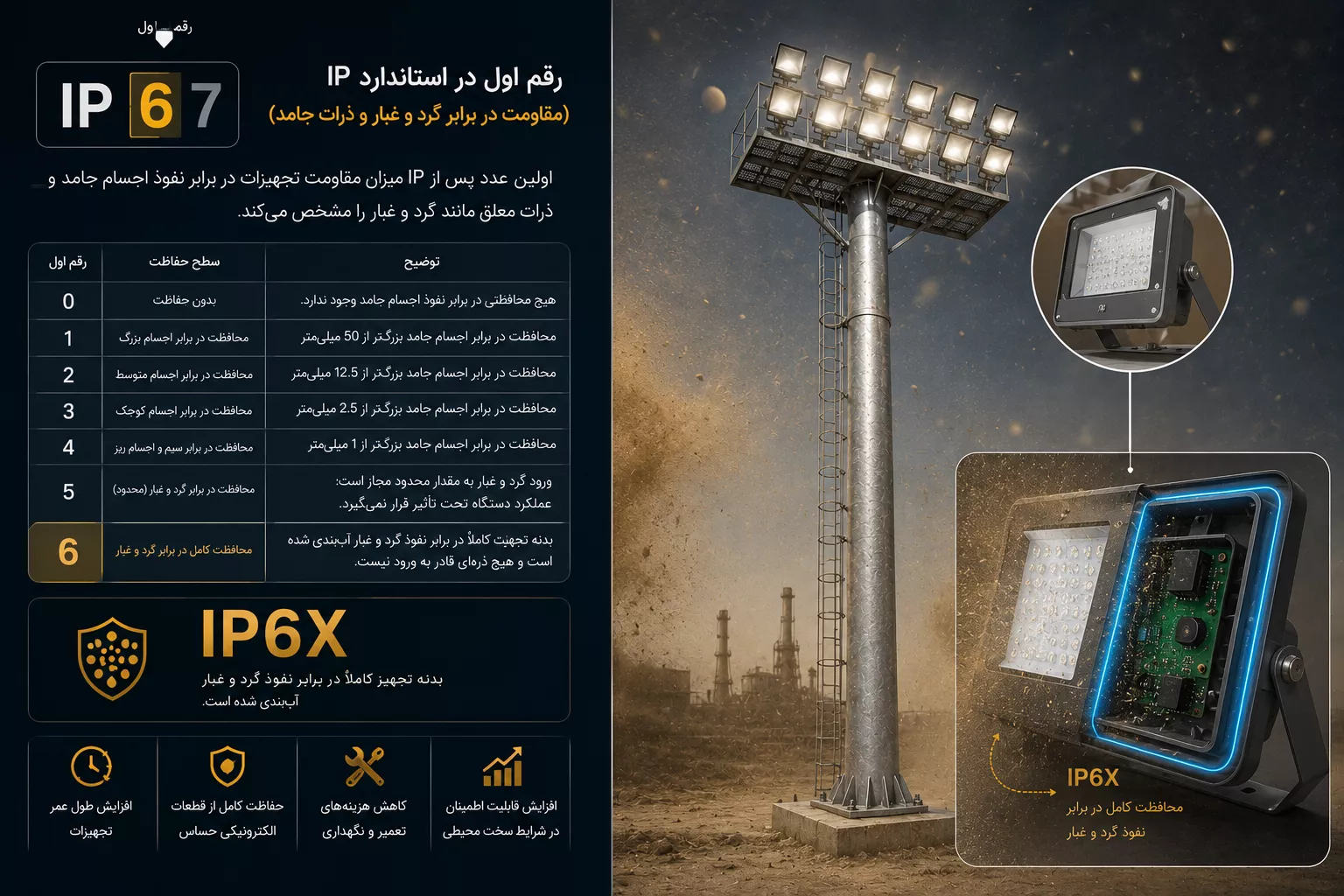

رقم اول در استاندارد IP چیست؟ (مقاومت در برابر گرد و غبار و ذرات جامد)
اولین عدد پس از عبارت IP، میزان مقاومت تجهیزات الکتریکی در برابر نفوذ اجسام جامد و ذرات معلق مانند گرد و غبار را مشخص میکند. این عدد بین 0 تا 6 متغیر است؛ هرچه این عدد بزرگتر باشد، حفاظت بدنه بیشتر خواهد بود.
در برجهای نوری، پروژکتورهای LED و تابلوهای برق بهطور مداوم در معرض گرد و غبار، شن، آلودگیهای صنعتی و ذرات معلق قرار دارند. به همین دلیل استفاده از تجهیزاتی با درجه حفاظت IP6X اهمیت زیادی دارد.
IP6X به این معناست که بدنه تجهیز کاملاً در برابر نفوذ گرد و غبار آببندی شده است و حتی ریزترین ذرات نیز نمیتوانند وارد محفظه داخلی شوند. این ویژگی باعث افزایش طول عمر تجهیزات، کاهش خرابی قطعات الکترونیکی و کاهش هزینههای تعمیر و نگهداری میشود.
رقم دوم در استاندارد IP چیست؟ (مقاومت در برابر آب و رطوبت)
دومین عدد در استاندارد IP میزان مقاومت تجهیز در برابر نفوذ آب، بارندگی، پاشش آب و رطوبت را مشخص میکند. این عدد بین 0 تا 9 قرار دارد و هرچه مقدار آن بیشتر باشد، مقاومت تجهیز در برابر شرایط محیطی نیز بالاتر خواهد بود.
از آنجا که برجهای نوری در فضای باز نصب میشوند، پروژکتورها و تجهیزات الکتریکی همواره در معرض باران، برف، شستوشوی محیط و رطوبت قرار دارند. به همین دلیل توصیه میشود برای پروژههای روشنایی محوطه از تجهیزاتی با حداقل درجه حفاظت IP66 استفاده شود.
پروژکتورهای IP66 علاوه بر مقاومت کامل در برابر گرد و غبار، در برابر بارش شدید باران، پاشش آب با فشار و شرایط سخت محیطی نیز عملکرد مطمئنی دارند. در پروژههایی که تجهیزات در معرض شستوشوی مداوم یا شرایط آبوهوایی بسیار سخت قرار دارند، استفاده از پروژکتورهای IP67 یا IP68 نیز میتواند گزینه مناسبتری باشد.
تفاوت درجه حفاظت IP66 و IP67 در پروژکتورهای صنعتی
در کاتالوگهای فنی تجهیزات روشنایی، بهویژه پروژکتورهای مورد استفاده در برجهای نوری، معمولاً دو درجه حفاظت IP66 و IP67 مشاهده میشود. هر دو استاندارد نشاندهنده مقاومت بسیار بالای تجهیزات در برابر گرد و غبار هستند، اما تفاوت آنها در نوع آزمون مقاومت در برابر آب است.
استاندارد IP66؛ مقاومت در برابر پاشش شدید آب
پروژکتوری که دارای درجه حفاظت IP66 باشد، در برابر نفوذ کامل گرد و غبار (عدد ۶ اول) محافظت شده و همچنین میتواند در برابر پاشش شدید آب با فشار بالا از تمامی جهات (عدد ۶ دوم) بدون آسیب یا نفوذ آب مقاومت کند.
این ویژگی باعث شده است پروژکتورهای IP66 به یکی از رایجترین گزینهها برای نصب روی برجهای نوری، پایههای روشنایی، محوطههای صنعتی، پالایشگاهها و فضاهای باز تبدیل شوند؛ زیرا این تجهیزات بهطور مداوم در معرض باران، باد، شستوشوی محوطه و شرایط محیطی سخت قرار دارند.
استاندارد IP67؛ مقاومت در برابر غوطهوری موقت در آب
تجهیزات دارای درجه حفاظت IP67 علاوه بر مقاومت کامل در برابر گرد و غبار، در آزمون غوطهوری موقت نیز موفق عمل میکنند. این تجهیزات میتوانند تا ۳۰ دقیقه در عمق ۱۵ سانتیمتر تا ۱ متر آب قرار بگیرند، بدون اینکه آب به داخل محفظه نفوذ کند یا عملکرد دستگاه مختل شود.این استاندارد معمولاً برای تجهیزاتی کاربرد دارد که احتمال تماس مستقیم یا موقت با آب وجود دارد.
تفاوت IP66 و IP67 در پروژکتورهای برج نوری
یک تصور غلط در بازار این است که IP67 همیشه از IP66 برای برج نوری بهتر است. واقعیت این است که مکانیزم تست این دو استاندارد متفاوت است. پروژکتوری که روی دکل روشنایی نصب میشود، هرگز غوطهور نمیشود، اما به شدت در معرض کوبش باران با سرعت بالا (پاشش شلاقی) قرار دارد. بنابراین، برخی تجهیزات IP66 مقاومت بهتری در برابر برخورد فیزیکی قطرات باران پرفشار نسبت به مدلهای IP67 نشان میدهند. برای تجهیزات روی دکل، هر دو استاندارد در صورت اجرای اصولی توسط سازنده، فوقالعاده هستند.
بهترین درجه حفاظت IP برای برجهای نوری
انتخاب درجه حفاظت IP نباید صرفاً بر اساس بالاترین عدد موجود در بازار انجام شود، بلکه باید متناسب با شرایط محیطی، اقلیم منطقه و نوع کاربری پروژه باشد. انتخاب صحیح درجه حفاظت علاوه بر افزایش طول عمر پروژکتورها، هزینههای تعمیر و نگهداری را نیز به میزان قابل توجهی کاهش میدهد.
پروژکتور مناسب برای مناطق کویری و پرگردوغبار
در مناطق مرکزی ایران، معادن، کارخانههای سیمان، صنایع فولاد و نواحی کویری، بزرگترین تهدید برای تجهیزات روشنایی، گرد و غبار و ذرات ریز معلق است. نفوذ این ذرات به داخل پروژکتور باعث کاهش راندمان دفع حرارت، افزایش دمای چیپهای LED، افت شار نوری و در نهایت کاهش عمر مفید تجهیزات میشود.
به همین دلیل، برای این شرایط محیطی استفاده از پروژکتورهای صنعتی با حداقل درجه حفاظت IP65 و ترجیحاً IP66 توصیه میشود. مهمترین نکته این است که رقم اول استاندارد IP حتماً عدد ۶ باشد تا از نفوذ کامل گرد و غبار به محفظه داخلی جلوگیری شود.
پروژکتور مناسب برای مناطق ساحلی، مرطوب و شرجی
در شهرهای ساحلی شمال و جنوب کشور، علاوه بر بارندگی، رطوبت بالا، مه، بخار آب و هوای شور از مهمترین عوامل کاهش عمر تجهیزات روشنایی محسوب میشوند. تغییر دمای پروژکتور در زمان روشن و خاموش شدن نیز میتواند موجب ایجاد میعان (Condensation) در داخل بدنه شود.
برای این شرایط، استفاده از پروژکتورهای دارای درجه حفاظت IP66 یا IP67 توصیه میشود تا تجهیزات در برابر نفوذ آب و رطوبت مقاومت کافی داشته باشند. همچنین در پروژههای حرفهای، انتخاب پروژکتورهایی که به سوپاپ موازنه فشار (Pressure Equalization Vent) مجهز هستند، مزیت مهمی محسوب میشود؛ زیرا این فناوری با متعادل کردن فشار داخل و خارج بدنه، احتمال تشکیل بخار و قطرات آب درون محفظه را کاهش داده و به افزایش طول عمر قطعات الکترونیکی کمک میکند.
چرا استاندارد IP تابلو برق برج نوری به اندازه پروژکتورها اهمیت دارد؟
در بسیاری از پروژههای روشنایی، توجه اصلی به انتخاب پروژکتورهای مناسب معطوف میشود، در حالی که تابلو برق برج نوری نیز یکی از مهمترین اجزای سیستم روشنایی محسوب میشود. این تابلو وظیفه کنترل و حفاظت از تجهیزات الکتریکی مانند کنتاکتورها، کلیدهای مینیاتوری، تایمرها، تجهیزات حفاظتی و در برخی مدلها سیستم بالابر برقی سبد را بر عهده دارد.
از آنجا که تابلو برق معمولاً در قسمت پایین برج نوری نصب میشود، بیش از سایر تجهیزات در معرض گرد و غبار، رطوبت، بارندگی، شستوشوی محوطه و آبپاشهای فضای سبز قرار دارد. نفوذ آب یا ذرات معلق به داخل تابلو میتواند باعث اتصال کوتاه، خوردگی تجهیزات، کاهش عمر قطعات و افزایش هزینههای تعمیر و نگهداری شود.
درجه حفاظت مناسب برای تابلو برق برج نوری
برای اغلب پروژههای شهری و صنعتی، استفاده از تابلو برق Outdoor با حداقل درجه حفاظت IP54 یا IP55 قابل قبول است؛ اما در محیطهایی که احتمال پاشش مستقیم آب، بارندگی شدید، رطوبت بالا یا وجود گرد و غبار فراوان وجود دارد، استفاده از تابلوهای با درجه حفاظت IP65 انتخاب مطمئنتری خواهد بود.
علاوه بر درجه حفاظت IP، استفاده از نوارهای آببندی مناسب، گلندهای استاندارد کابل، قفل و لولاهای مقاوم در برابر خوردگی و سقف بارانگیر (Rain Hood) میتواند عملکرد تابلو برق را در شرایط محیطی سخت به میزان قابل توجهی بهبود دهد.
در مجموعه لئوپارک، درجه حفاظت تابلو برق متناسب با شرایط اقلیمی، محل نصب و نیازهای هر پروژه انتخاب میشود تا علاوه بر تأمین ایمنی تجهیزات، بیشترین دوام و کمترین هزینه نگهداری برای کارفرما فراهم شود.
مشخصات فنی پروژکتور برج نوری باکیفیت؛ چگونه درجه حفاظت IP را بررسی کنیم؟
درجه حفاظت IP تنها یک عدد درجشده روی کاتالوگ نیست. کیفیت طراحی بدنه، نوع آببندی و نحوه مونتاژ پروژکتور نقش مهمی در دستیابی به این استاندارد دارند. هنگام بررسی مشخصات فنی پروژکتور برج نوری، موارد زیر را بررسی کنید:
۱. کیفیت نوار آببندی (Gasket)
یکی از مهمترین عوامل حفظ درجه حفاظت IP، استفاده از نوار آببندی باکیفیت است. در پروژکتورهای صنعتی استاندارد معمولاً از واشرهای سیلیکونی، EPDM یا سایر الاستومرهای مقاوم در برابر اشعه UV، تغییرات دمایی و رطوبت استفاده میشود. این قطعات باید در طول زمان خاصیت انعطافپذیری و آببندی خود را حفظ کنند تا از نفوذ آب و گرد و غبار جلوگیری شود.
۲. گلند ورودی کابل
محل ورود کابل برق یکی از حساسترین نقاط پروژکتور است. استفاده از گلندهای استاندارد فلزی یا پلیآمیدی به همراه واشر آببندی مناسب، از نفوذ آب، گرد و غبار و رطوبت از طریق مسیر کابل جلوگیری میکند. همچنین گلند باید متناسب با قطر کابل انتخاب و بهدرستی آببندی شده باشد.
۳. کیفیت مونتاژ و آببندی بدنه
درز اتصال شیشه، قاب آلومینیومی و درپوش پروژکتور باید کاملاً یکنواخت و بدون فاصله باشد. کیفیت مونتاژ و دقت در نصب واشرها تأثیر مستقیمی بر حفظ درجه حفاظت IP در طول عمر محصول دارد.
۴. گواهی آزمون درجه حفاظت (IP Test Report)
در صورت خرید پروژکتور برای پروژههای صنعتی یا عمرانی، از فروشنده درخواست کنید گزارش آزمون (Test Report) یا مدارک فنی مربوط به درجه حفاظت IP را ارائه دهد. این آزمونها معمولاً توسط آزمایشگاههای معتبر و دارای صلاحیت بر اساس استاندارد IEC 60529 انجام میشوند. وجود درج عبارت IP66 یا IP67 روی بدنه محصول، زمانی ارزش فنی بیشتری دارد که با مستندات آزمون یا گواهی معتبر پشتیبانی شود.
عواقب نادیده گرفتن استاندارد IP در خرید پروژکتور LED برج نوری
درجه حفاظت IP یکی از مهمترین شاخصهای کیفیت پروژکتورهای صنعتی است. انتخاب محصولی با درجه حفاظت نامناسب یا کیفیت ساخت پایین ممکن است در کوتاهمدت باعث کاهش هزینه خرید شود، اما در بلندمدت هزینههای تعمیر، نگهداری و تعویض تجهیزات را بهطور قابل توجهی افزایش میدهد.
افزایش احتمال خرابی تجهیزات الکتریکی
نفوذ آب، رطوبت یا گرد و غبار به داخل پروژکتور میتواند باعث اتصال کوتاه، خوردگی برد الکترونیکی (PCB)، آسیب به درایور LED و کاهش عمر قطعات الکترونیکی شود. این خرابیها معمولاً بهصورت روشن نشدن پروژکتور، چشمک زدن نور یا افت عملکرد سیستم روشنایی ظاهر میشوند.
کاهش راندمان و کیفیت روشنایی
تجمع گرد و غبار، رطوبت یا آلودگی در داخل محفظه اپتیکی پروژکتور میتواند موجب کاهش عبور نور، افت شار نوری (Lumen Output) و کاهش یکنواختی روشنایی محوطه شود. در نتیجه، کیفیت نورپردازی کاهش یافته و ممکن است استانداردهای روشنایی پروژه تأمین نشود.
افزایش هزینههای تعمیر و نگهداری
تعویض یا تعمیر پروژکتورهای نصبشده روی برجهای نوری معمولاً نیازمند تجهیزات و نیروی متخصص است. در برجهای سبد ثابت، این عملیات اغلب با استفاده از جرثقیل یا بالابر انجام میشود که هزینه قابل توجهی به پروژه تحمیل میکند. حتی در برجهای سبد متحرک نیز هرگونه توقف برای تعمیرات، هزینههای نگهداری و زمان بهرهبرداری را افزایش میدهد.
کاهش طول عمر سیستم روشنایی
استفاده از پروژکتورهای دارای درجه حفاظت مناسب، علاوه بر افزایش دوام تجهیزات، موجب کاهش دفعات تعمیر، حفظ کیفیت روشنایی و کاهش هزینههای بهرهبرداری در طول عمر پروژه خواهد شد. به همین دلیل، در پروژههای روشنایی شهری، صنعتی و ورزشی، انتخاب پروژکتورهای دارای درجه حفاظت IP66 یا IP67 از برندهای معتبر، یک سرمایهگذاری بلندمدت محسوب میشود.
نتیجهگیری و جمعبندی
درجه حفاظت IP (Ingress Protection) یکی از مهمترین شاخصها در انتخاب پروژکتور و تجهیزات الکتریکی برج نوری است. این استاندارد نشان میدهد که تجهیزات تا چه اندازه در برابر نفوذ گرد و غبار، رطوبت و آب مقاوم هستند و نقش مستقیمی در افزایش طول عمر، کاهش هزینههای نگهداری و حفظ عملکرد سیستم روشنایی دارد.
در لئوپارک، هنگام طراحی و تأمین تجهیزات روشنایی محوطه، تلاش میشود پروژکتورها، تابلوهای برق و سایر تجهیزات متناسب با شرایط محیطی هر پروژه انتخاب شوند تا ضمن تأمین عملکرد مطلوب، دوام و قابلیت اطمینان سیستم روشنایی در بلندمدت حفظ شود.
سوالات متداول
آیا IP68 بهتر از IP66 برای برج نوری است؟ لزوماً نه. IP68 برای غوطهوری دائم در آب طراحی شده که کاربرد آن بیشتر در تجهیزات زیرآبی است، نه پروژکتورهای برج نوری هوایی. برای این کاربرد، IP66 معمولاً بهینهترین و کافیترین انتخاب است.
چطور بفهمیم پروژکتور واقعاً IP اعلامشده را دارد؟ از تامینکننده گواهی تست IP معتبر (مانند گزارش آزمایشگاه تاییدشده) درخواست کنید. برچسب روی محصول بهتنهایی تضمینکننده کیفیت واقعی آببندی نیست.
آیا IP Code روی مصرف انرژی یا نور خروجی پروژکتور تاثیر دارد؟ خیر، IP Code فقط مربوط به مقاومت محفظه در برابر گرد و غبار و آب است و ارتباطی به راندمان نوری یا مصرف برق پروژکتور ندارد.
آیا برای مناطق کویری و پرگردوغبار، IP رقم اول باید حتما ۶ باشد؟ بله. در مناطق بیابانی و کویری با طوفانهای شن مکرر، رقم اول پایینتر از ۶ باعث نفوذ ذرات ریز گرد و غبار به مدار داخلی و کاهش شدید طول عمر پروژکتور میشود.
پروژکتور با استاندارد IP65 برای نصب روی برج نوری ۲۴ متری مناسب است؟
خیر، برای ارتفاعهای بالا به دلیل شدت باد و شلاق بارانهای تند، گرید IP65 توصیه نمیشود. حداقل استاندارد لازم برای ارتفاعهای بیش از ۱۲ متر، IP66 است.
چه عواملی باعث از بین رفتن گواهی IP یک پروژکتور گالوانیزه پس از نصب میشود؟
بستن غیراستاندارد گلند کابل، باز کردن شیشه پروژکتور در محل پروژه توسط افراد غیرمتخصص و دفرمه شدن واشرها به دلیل سفت کردن نامتوازن پیچهای بدنه از عوامل اصلی هستند.
برای شهرهای کویری ایران چه گریدی از IP برای سیستم روشنایی دکل مناسب است؟
در مناطق کویری رقم اول IP اهمیت بالاتری دارد. باید محصولی انتخاب شود که رقم اول آن حتماً ۶ (مطلقاً عایق در برابر گرد و غبار) باشد، مانند گرید IP66.
بالا بودن گرید IP پروژکتور تاثیری روی قیمت خرید آن دارد؟
بله، به دلیل استفاده از متریال باکیفیتتر (واشر سیلیکونی، بدنه دایکاست دقیق، گلندهای آببند و تستهای آزمایشگاهی)، قیمت تجهیزات با IP66 و IP67 واقعی نسبت به مدلهای کارگاهی کارگاهی بالاتر است اما هزینههای تعمیرات بعدی را صفر میکند.
