آموزش اصولی نصب برج نوری؛ مرحله‌به‌مرحله

تأمین روشنایی فضاهای وسیع شهری و صنعتی مانند فرودگاه‌ها، بنادر، پارکینگ‌های روباز، استادیوم‌ها و کارخانجات، نیازمند سازه‌های مرتفعی به نام برج روشنایی است. با این حال، کارایی و طول عمر این سازه‌ها کاملاً به نصب اصولی برج نوری بستگی دارد. کوچک‌ترین خطا در محاسبات فونداسیون، مونتاژ قطعات یا برافراشتن دکل می‌تواند خسارات مالی و جانی جبران‌ناپذیری به بار آورد.

در این مقاله تخصصی از لئوپارک، فرآیند اجرای فونداسیون دکل روشنایی، مونتاژ، سیم‌کشی، بالابری با جرثقیل و پایدارسازی برج‌های روشنایی محوطه را بر اساس استانداردهای مهندسی بررسی می‌کنیم.

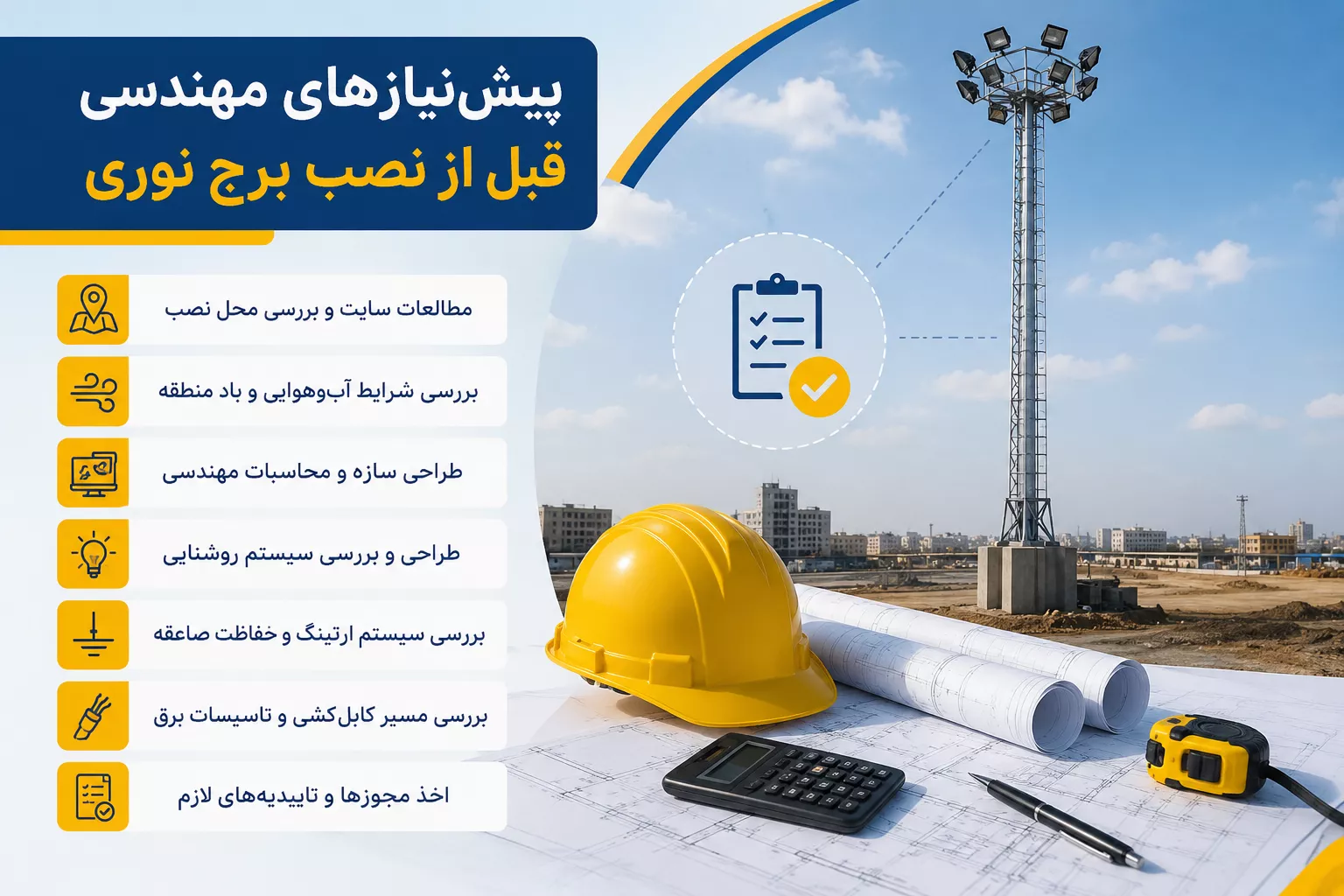

پیش‌نیازهای مهندسی قبل از نصب برج نوری

پیش از آغاز عملیات نصب، لازم است تمامی الزامات فنی و شرایط محل اجرای پروژه به‌دقت بررسی شود. رعایت این مرحله، علاوه بر افزایش ایمنی، از بروز خطاهای اجرایی، هزینه‌های اضافی در آینده جلوگیری می‌کند.نخستین گام، بررسی نقشه‌های اجرایی و دفترچه محاسبات سازه است. در این اسناد، پارامترهایی مانند ارتفاع برج نوری، وزن سبد و پروژکتورها، سرعت مبنای باد، میزان بارهای جانبی، ظرفیت باربری خاک و ابعاد فونداسیون مشخص شده است. همچنین انجام آزمایش مکانیک خاک (ژئوتکنیک) برای تعیین ظرفیت باربری زمین، سطح آب‌های زیرزمینی و نوع خاک، یکی از مهم‌ترین پیش‌نیازهای اجرای فونداسیون محسوب می‌شود. نتایج این آزمایش مبنای طراحی فونداسیون و انتخاب ابعاد مناسب آن خواهد بود.

پیش از ورود تجهیزات به محل پروژه، مهندس ناظر باید جانمایی دقیق برج، مسیر دسترسی ماشین‌آلات سنگین، محل استقرار جرثقیل، شعاع عملکرد آن و وجود موانعی مانند خطوط انتقال برق، تأسیسات زیرزمینی یا سازه‌های مجاور را بررسی و تأیید کند. این اقدامات از بروز خطرات احتمالی در زمان برافراشتن برج جلوگیری کرده و روند نصب را ایمن‌تر و سریع‌تر می‌کند.

مرحله اول: اجرای فونداسیون دکل روشنایی و محاسبات آن

پایداری هر برج نوری از زمین آغاز می‌شود. به همین دلیل، اجرای فونداسیون مهم‌ترین و حساس‌ترین مرحله در کل فرآیند نصب محسوب می‌شود؛ مرحله‌ای که کیفیت آن مستقیماً بر ایمنی و عمر مفید سازه تأثیر می‌گذارد.

۱. گودبرداری و ارزیابی مقاومت برشی خاک

ابعاد چاه فونداسیون بر اساس ارتفاع دکل، وزن هد، تعداد پروژکتورها و از همه مهم‌تر، مقاومت برشی و تیپ خاک منطقه (خاک‌های ریزشی، ماسه‌ای، رسی یا متراکم) تعیین می‌شود. در پروژه‌های صنعتی، ابتدا آزمایش مکانیک خاک انجام می‌گیرد تا تنش مجاز خاک مشخص شود. برای یک دکل میان‌رده، به طور معمول چاهی با ابعاد تقریبی 1.5 × 1.5  متر و عمق متناسب با خط تراز یخبندان حفر می‌شود.

۲. آرماتوربندی و اجرای انکربولت برج نوری (شابلون‌گذاری)

پس از گودبرداری، یک شبکه مش‌بندی‌شده قوی از میلگردهای آجدار استاندارد (بسته به محاسبات، معمولاً سایز ۱۶، ۱۸ یا ۲۰) بافته شده و درون چاه قرار می‌گیرد. در این مرحله، مهم‌ترین تجهیز اتصال، یعنی انکربولت برج نوری وارد فرآیند می‌شود. انکربولت‌ها میلگردهای ضخیم و تمام‌دنده‌ای هستند که وظیفه انتقال نیروهای کششی و خمشی سازه به پی بتنی را بر عهده دارند. این بولت‌ها توسط یک صفحه فلزی به نام شابلون (که کاملاً منطبق بر بیس‌پلیت دکل است) در بالای چاه فیکس می‌شوند.

📌شابلون انکربولت‌ها باید با استفاده از ترازهای دقیق دیجیتالی یا دوربین نقشه‌برداری کاملاً افقی و تراز شود. کوچک‌ترین انحراف ۱ میلی‌متری در تراز پایه، در ارتفاع ۲۴ متری دکل به انحرافی چند متری تبدیل خواهد شد که سازه را در برابر باد به شدت آسیب‌پذیر می‌کند.

۳. بتن‌ریزی فونداسیون برج نور و اهمیت دوره کیورینگ بتن

پس از تثبیت کامل شابلون و میلگردها، فرآیند بتن‌ریزی فونداسیون برج نور آغاز می‌شود. بتن مصرفی باید دارای حداقل عیار ۳۵۰ کیلوگرم بر مترمکعب باشد. در حین بتن‌ریزی، استفاده از دستگاه ویبراتور کارگاهی جهت خروج حباب‌های هوا و تراکم کامل بتن الزامی است.

پس از اتمام بتن‌ریزی، دوره کیورینگ بتن فونداسیون آغاز می‌شود. بتن برای رسیدن به مقاومت فشاری استاندارد خود نیازمند حداقل ۷ الی ۱۰ روز مراقبت و آب‌دهی مستمر (پوشش با گونی مرطوب یا غرقاب کردن سطحی) است. برافراشتن سازه پیش از پایان این دوره، به دلیل عدم تکامل پیوندهای شیمیایی بتن، خطر ترک‌خوردگی عمیق پی را در پی دارد.

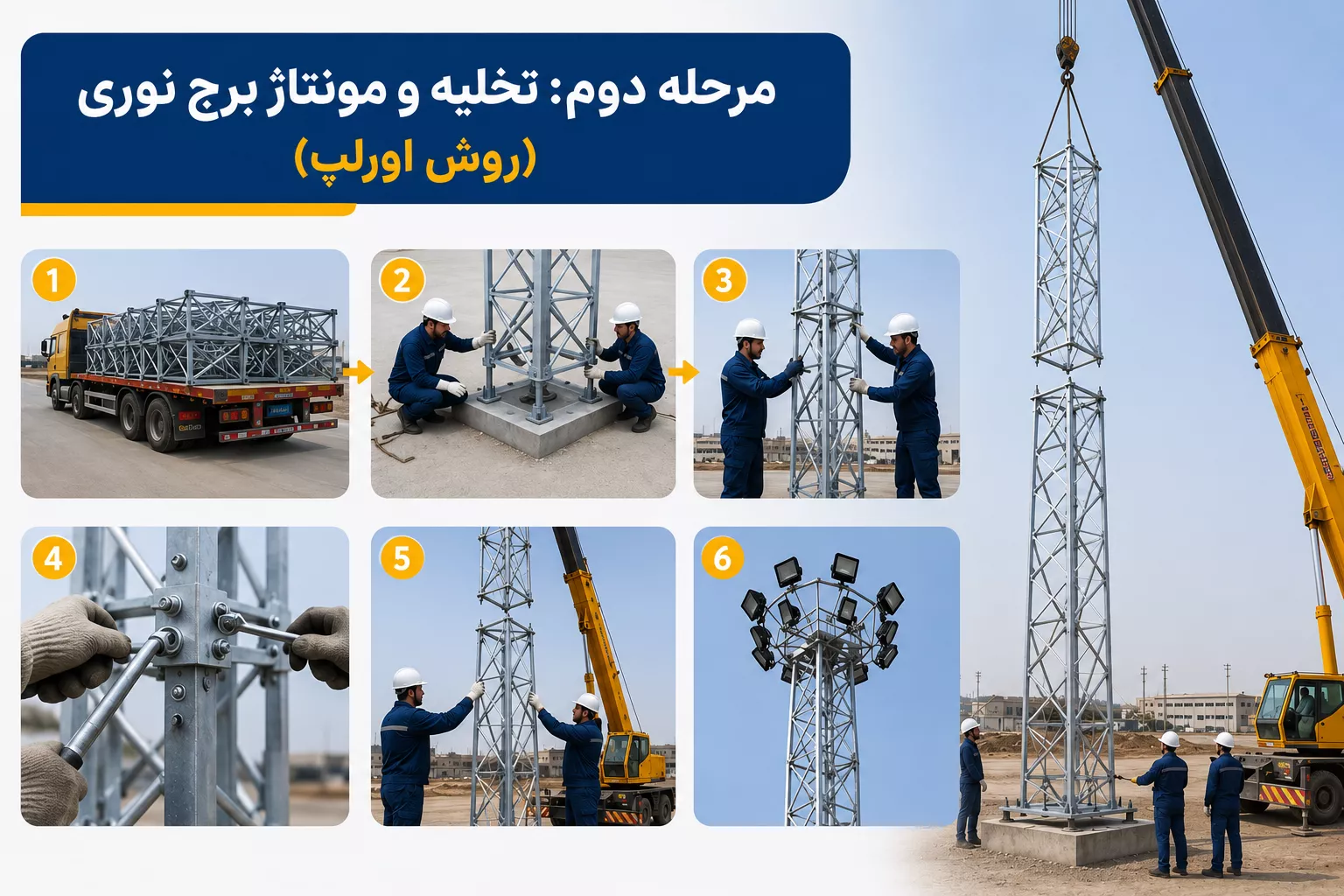

مرحله دوم: تخلیه و مونتاژ برج نوری (روش اورلپ)

به دلیل محدودیت‌های حمل‌ونقل و فرآیند گالوانیزه گرم، برج‌های نوری معمولاً به صورت قطعات چندوجهی ۶ یا ۹ متری تولید و به محل پروژه منتقل می‌شوند. اتصال این قطعات در محل اجرا، فرآیند مونتاژ برج نوری نام دارد.

 اتصال قطعات دکل به روش هم‌پوشانی (Overlap)

اتصال قطعات برج نوری به‌صورت تلسکوپی و بر اساس روش هم‌پوشانی انجام می‌شود. در این روش، هر قطعه در داخل قطعه بعدی قرار گرفته و یک اتصال مکانیکی کاملاً درگیر و مقاوم ایجاد می‌کند. برای اجرای صحیح این مرحله، قطعات ابتدا روی زمین و بر روی تکیه‌گاه‌های موقت (مانند خرپا یا جک‌های کارگاهی) به‌صورت کاملاً افقی و در یک راستا قرار داده می‌شوند. سپس با استفاده از تجهیزات مکانیکی مانند جک‌های زنجیری (تفور) یا جک‌های هیدرولیکی، قطعات به‌تدریج در یکدیگر فشرده می‌شوند.

میزان هم‌پوشانی (Overlap Length) بر اساس طراحی سازه، ضخامت ورق و قطر مقطع تعیین می‌شود. به‌طور معمول، طول درگیری باید حداقل 1.5 برابر قطر داخلی قطعه بزرگ‌تر باشد تا اتصال از نظر مقاومت خمشی و برشی در شرایط استاندارد قرار گیرد. اجرای دقیق این مرحله اهمیت بالایی دارد، زیرا هرگونه عدم هم‌محوری در هنگام مونتاژ می‌تواند در ارتفاع نهایی برج، باعث افزایش تنش‌های جانبی و کاهش پایداری سازه شود.

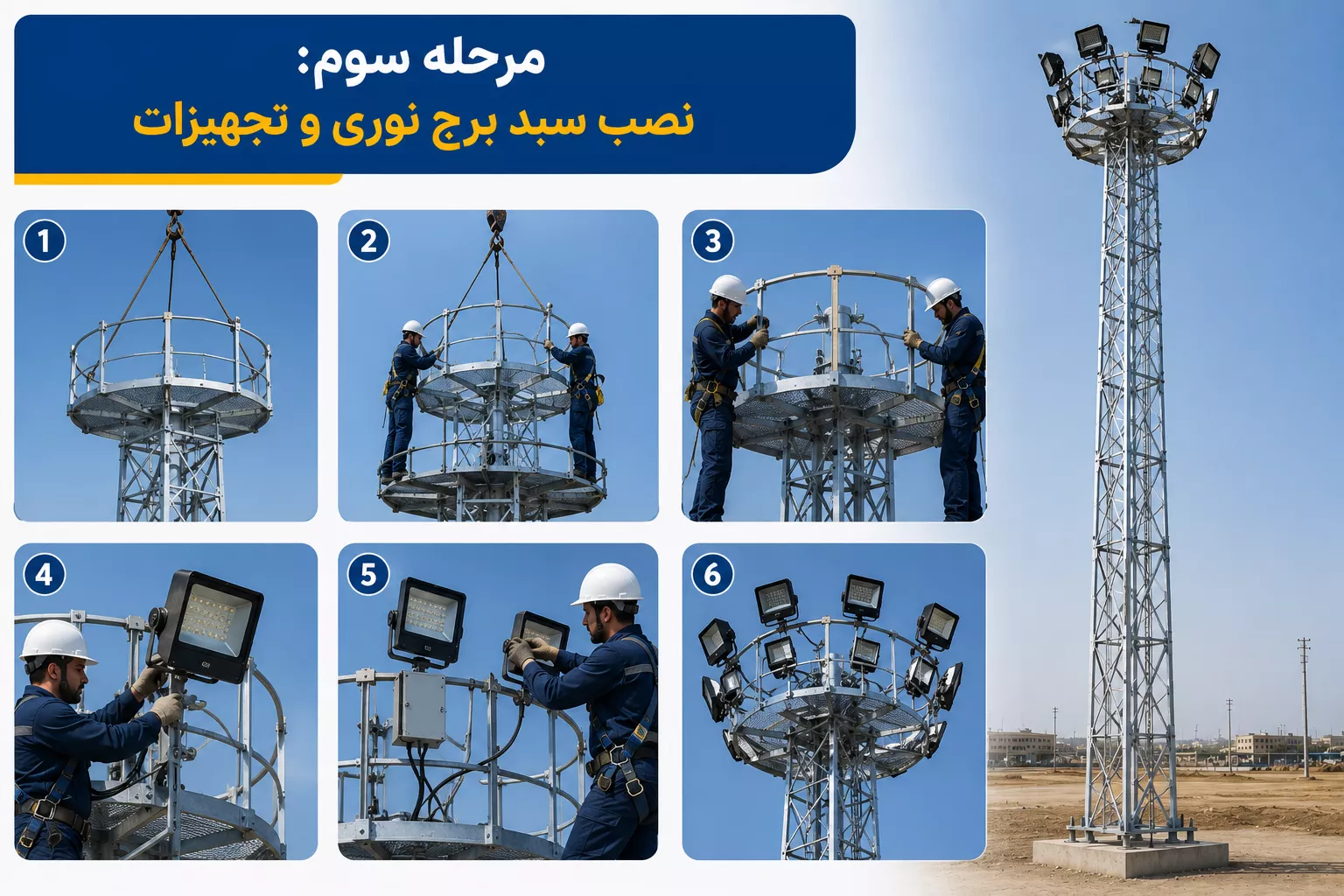

مرحله سوم: نصب سبد برج نوری و تجهیزات

پس از تکمیل ساختار یکپارچه بدنه فلزی، پیش از اینکه دکل از روی زمین بلند شود، باید تمام قطعات متحرک و الکتریکی روی آن سوار شوند.

مونتاژ هد و نصب پروژکتور روی برج نوری

سبد یا هد متحرک دکل دور بدنه قطعه بالایی قرار می‌گیرد. در این مرحله، فرآیند نصب پروژکتور روی برج نوری انجام می‌شود. پروژکتورهای کم‌مصرف LED یا SMD با توان‌های مشخص بر روی فریم‌های مخصوص سبد محکم شده و زاویه تابش اولیه آن‌ها تنظیم می‌شود. تمام پروژکتورها باید دارای استاندارد عایقی حداقل IP66 باشند تا در برابر نفوذ باران و گردوغبار مقاومت کنند.

سربندی سیستم مکانیکی، کابل‌ها و ترمز پاراشوت

کابل‌های برق انعطاف‌پذیر بارانی از جعبه تقسیم (باکس توزیع) سبد به درون بدنه دکل هدایت می‌شوند. هم‌زمان، طناب‌های فولادی (سیم‌بکسل‌های مغز فولادی گالوانیزه) از قرقره‌های بالای دکل عبور کرده و یک سر آن‌ها به سبد و سر دیگر به سیستم وینچ و گیربکس برقی در پایین دکل متصل می‌شود.

⚙️ مشخصه فنی ایمنی لئوپارک: در این فاز، عملکرد ترمزهای ایمنی ضد سقوط (سیستم پاراشوت مکانیکی) و لیمیت‌سوئیچ‌ها (قطع‌کننده‌های خودکار جریان برق هنگام رسیدن سبد به بالاترین نقطه دکل) باید به طور دقیق توسط سرپرست کارگاه تست و تأیید شود.

مرحله چهارم: بالابری برج نوری با جرثقیل و تثبیت نهایی

این فاز، حساس‌ترین عملیات فیزیکی در فرآیند نصب برج روشنایی محوطه است و نیاز به دقت و تجربه بالای اپراتور جرثقیل دارد.

 اجرای مهندسی؛ تضمین سرمایه‌گذاری عمرانی

نصب دکل‌های روشنایی محوطه یک زنجیره مهندسی به هم پیوسته است؛ از گودبرداری دقیق و تراز کردن انکربولت‌ها گرفته تا اورلپ کامل قطعات فلزی و راه‌اندازی سیستم ایمنی پاراشوت و ارتینگ. هرگونه نقص در این زنجیره، پایداری سازه را در طول زمان به شدت کاهش می‌دهد. شرکت لئوپارک با بهره‌گیری از تیم‌های نصب مجرب و مجاز، تمامی فرآیندهای تولید تا نصب نهایی دکل‌های روشنایی را مطابق با کدهای محاسباتی کشور اجرا می‌کند تا کارفرمایان محترم با خیالی آسوده، ایمنی و روشنایی پروژه‌های خود را تأمین کنند.
